A barragem do Açude Entremontes está construída sobre o rio São Pedro ou rio Jacaré, afluente da margem direita do rio Brígida, no município de Parnamirim, estado de Pernambuco. O local da obra dista aproximadamente, 7,5 km da PE-555, que liga Parnamirim a Petrolina, a 562 km de Recife. Constitui parte das estruturas de regularização do rio Brígida.
A barragem forma um lago que abrange uma superfície de 4.688ha na cota 389,00 e acumula um volume de 339.333.700 m3.
HIDROLOGIA
Com o objetivo de subsidiar o projeto da barragem, foram desenvolvidos pelo DNOCS estudos hidrológicos, utilizando a metodologia do Engº. Aguiar. Mais recentemente foram realizados estudos complementares, através de consultaria.
Foram realizados estudos de pluviometria, abrangendo preenchimento de falhas, ajustamento de dados pelo Método Gráfico Duplo Acumulativo e estudo de distribuição de chuva (duração x freqüência), pelo método de Gumbel. A chuva média foi determinada pelo método das áreas de influência de Thiessen.
Foi utilizada a curva cota x descarga obtida para o posto fluviométrico do rio São Pedro, através de 70 medições de descarga, correlacionando-a com a da bacia de drenagem do Açude Entremontes, cuja área de contribuição é apenas 2% inferior à do posto São Pedro, no mesmo rio. Obteve-se, assim, os deflúvios relativos a 10 anos utilizados para estabelecer a curva diferencial acumulada de deflúvios na bacia, e que permitiram descobrir os períodos críticos, a capacidade de acumulação máxima para o reservatório e as descargas produzidas correspondentes, sem considerar as perdas por evaporação.
No estudo de enchentes foi empregado o método do hidrograma unitário e a equação das "U.S. Northern Plains".
A descarga máxima foi calculada pela fórmula de Manning, correspondente a um período de retorno de 1.000 anos, e a cheia secular foi obtida através dos estudos de altura de chuva x duração para várias freqüências, aplicando-as, posteriormente, ao hidrograma unitário (Fig. 2).
Fig. 2 - Curvas cota x área x volume

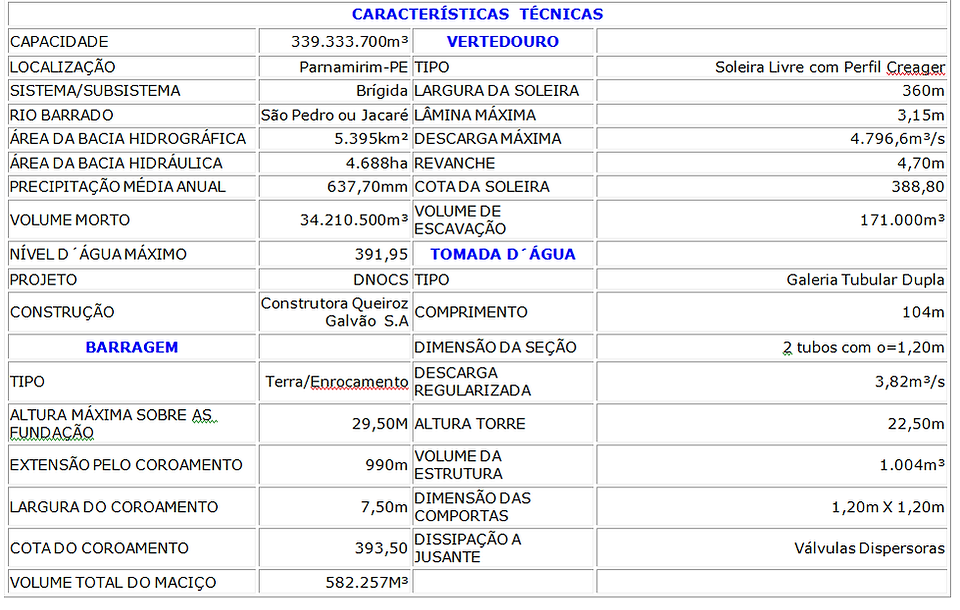

CARACTERÍSTICAS HIDROLÓGICAS
Área da bacia hidrográfica 5.395km2
Pluviometria média 637,7mm
Descarga média mensal 2.231 m3/s
Descarga máxima 4.796,6m3/s
Cheia secular 2.659m3/s
GEOLOGIA E GEOTECNIA
O local de implantação da barragem e das obras auxiliares do Açude Entremontes é formado geologicamente por rochas cristalinas metamórficas, classificadas como gnaisse são, bastante fraturado na superfície; no entanto, com a profundidade, torna-se bastante compacto. O embasamento rochoso é coberto nas ombreiras por solos de decomposição residual e, no leito do rio, existe uma camada espessa de aluviões arenosos (Fig. 3).
ARRANJO GERAL
O projeto do Açude Entremontes é composto de uma barragem de terra, de eixo curvo, uma tomada d'água sob a barragem, na margem esquerda, e um vertedouro situado na ombreira direita (Fig. 4).
BARRAGEM
A barragem consta de um maciço de terra homogêneo, tendo sua drenagem garantida por um dreno de pé, e seus taludes revestidos por uma camada de pedra jogada. O maciço está assente sobre uma fundação estável, tendo apenas uma camada de aluvião arenoso, no leito do rio, que foi atravessada por uma trincheira de vedação para garantir o controle de percolação pela fundação.

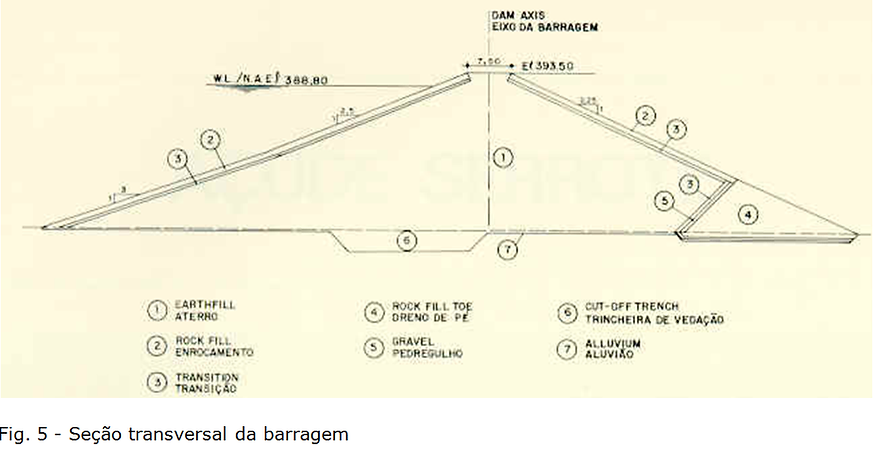

O coroamento tem largura de 7,5 m e extensão de 990 m na cota 393,50. A altura máxima da barragem é de 29,50 m acima do leito do rio, O "cut-off" atingiu a profundidade máxima de 6 m (Fig. 5).
A estabilidade do maciço foi analisada pelo método de Bishop simplificado, tendo sido verificadas as situações críticas de fim de construção e reservatório cheio. Na primeira situação foi analisada a evolução da pressão neutra pela metodologia desenvolvida e empregada pelo Bureau of Reclamation. Os parâmetros de resistência usados foram
C' = 5,2 k g/Cm2 e o = 28º30' nas zonas não saturadas e C' = 130 kg /Cm2 e o = 28º30, na zona saturada. O coeficiente de permeabilidade varia de 10-7a 10-8 cm/s, e foi considerada a relação Kh = 9Kv.
VERTEDOURO
O vertedouro foi construído na ombreira direita, com largura de 360 m, aproveitando a topografia. Para fixação e nivelamento da soleira, foi projetado um vertedouro tipo Creager, em concreto ciclópico, com 0,80m de altura. Foi dimensionado para uma cheia milenar de 4.796,60 m3/s. Com esta descarga, a lâmina atinge 3,15m.
TOMADA D'ÁGUA
As obras de descarga constituem-se de uma galeria formada por dois tubos de aço com 1,20 m de diâmetro, envolvida por concreto armado. Localiza-se na margem esquerda, e o eixo, na cota 374,00. Como equipamento de controle foram instaladas duas comportas planas, quadradas, manobradas por um macaco de acionamento hidráulico, colocado na torre de comando. As comportas têm a dimensão de 1,20 m x 1,20 m e foram localizadas a montante dos tubos. O sistema é dotado de um "by-pass" com 0,25 m de diâmetro, controlado por um registro acionado da torre de comando. A torre é ligada ao maciço por um passadiço, ambos construídos em concreto.
A jusante da tubulação foi construído um medidor de 3.000 l/s. Foram previstas duas válvulas "jet fiow", com diâmetro de l 2 m para regulagem, acionadas por motores elétricos comandados a partir de uma botoeira manual, localizada em um pedestal sobre a estrutura de descarga (Fig. 6).
CONSTRUÇÃO
A barragem foi construída pela Construtora Queiroz Galvão S,A. A construção foi iniciada em 1980 e concluída em 1982.
REFERÊNCIA BIBLIOGRÁFICA
DNOCS. 3. D. R. Memória descritiva e justificativa do projeto do Açude Público Entremontes. Recife, 1978. 16 p.
